La lista de corte es el documento más importante de vuestra fábrica y el que menos gente ve: vive en el taller, en una hoja de cálculo y en la cabeza de dos personas. Qué es, por qué no está en vuestra web y qué cambia cuando el distribuidor recibe cortes y medidas de vidrio exactos desde el primer momento, con un ejemplo de despiece y una hoja de taller real.
Una lista de corte (también «hoja de despiece» o «despiece») es el documento que convierte un pedido en trabajo de taller: qué perfil se corta, a qué longitud, cuántas unidades, con qué ángulo y qué mecanizado lleva. En carpintería de aluminio, PVC y vidrio la acompaña la plantilla de medidas de vidrio: ancho, alto, espesor y tipo de cada cristal, con sus cantos y mecanizados, para pasársela al cristalero.
Todo sale de dos cosas: las medidas del hueco que ha tomado el instalador y las reglas del fabricante: descuentos (cuánto se resta a la hoja para sacar el vidrio), solapes, holguras, límites de ancho, alto y peso, y el kit de herrajes de cada tramo. Esas reglas son vuestro conocimiento; la lista de corte es lo que sale de aplicarlas. Y aquí está la trampa: el hueco lo mide una persona, el pedido lo escribe otra y las reglas las aplica una tercera, días después.
La web del fabricante enseña el catálogo. El despiece se hace dentro, con el pedido ya cerrado. Entre una cosa y otra pasan varios días y varias personas, y ahí es donde se pierde el dinero.
El distribuidor manda ancho y alto del hueco. Falta el espesor del tabique, el tipo de vidrio, el lado de apertura y si el carril va visto u oculto. Alguien tiene que llamar para preguntarlo, y la respuesta llega al día siguiente.
Los descuentos de vidrio, los límites de peso y los kits por tramo están en una hoja de cálculo que solo entiende quien la hizo. Si está de vacaciones, el despiece espera. Si se equivoca en una celda, se corta mal toda una serie.
Vuestra web enseña acabados y un PDF de catálogo. No sabe que una hoja de más de cierto ancho necesita otro herraje, ni que ese vidrio pesa más de lo que admite el carro. Se descubre después, en el taller.
La medida del vidrio se copia del despiece a un correo. Un error de copia son dos cristales templados tirados, una semana de retraso y un instalador esperando en la obra.
Lo que se pierde no es el corte: son las llamadas para completar el pedido, los días entre medir y cortar, las piezas repetidas y los pedidos que el distribuidor no hace porque «es un lío».
Un distribuidor no quiere aprenderse vuestras reglas. Quiere meter el hueco, ver que cabe, saber lo que cuesta y pedir. Esto es lo que cambia cuando el despiece se calcula en la web.
Escribe el hueco y el configurador comprueba los límites del sistema: ancho y alto máximos de la hoja, ancho mínimo, peso que admite el herraje, espesor del tabique, paso libre con la puerta abierta. Si algo falla, lo ve en pantalla y, cuando hay una salida, la aplica con un clic: más hojas, otro sistema, vidrio más fino, hueco ajustado.
Cada hoja y cada fijo con sus perfiles, longitudes, unidades y mecanizados; el carril con su longitud y sus vías; el vidrio con ancho, alto, espesor y tipo. El mismo documento que antes se hacía en el taller, ya hecho cuando el pedido entra.
Las medidas de vidrio salen en su propia tabla, panel a panel, con cantos y mecanizados, y en un dibujo DXF por capas para quien trabaje con programa de corte.
Con vuestra tarifa: cada línea con su código, cantidad, unidad, precio e importe, exportable a Excel. Si tiene acceso de distribuidor, con su descuento aplicado.
Rellena sus datos y la referencia de obra, y el pedido guarda la configuración entera: cada panel con sus medidas y su peso, las líneas de materiales y la hoja de pedido en PDF. Para repetirlo, se vuelve a cargar desde la lista de pedidos.
Para vosotros: el pedido entra completo, con las reglas aplicadas igual para todos los distribuidores, y el taller recibe una lista de corte que no depende de quién esté ese día.
Puerta corredera de vidrio de dos hojas para un hueco de 2.000 × 2.400 mm. Las reglas y las cifras son de ejemplo, no de ningún fabricante ni sistema: sirven para ver la forma de la lista, no para cortar.
| Panel | Pieza | Ud | Longitud / medida (mm) | Regla | Mecanizado |
|---|---|---|---|---|---|
| Hoja 1 | Montante vertical | 2 | 2.380 | alto de hoja | corte recto |
| Hoja 1 | Travesaño horizontal | 2 | 1.010 | ancho − 10 | taladros con plantilla |
| Hoja 1 | Vidrio templado | 1 | 990 × 2.300 × 8 | ancho − 30 · alto − 80 | cantos pulidos |
| Hoja 2 | Montante vertical | 2 | 2.380 | alto de hoja | corte recto |
| Hoja 2 | Travesaño horizontal | 2 | 1.010 | ancho − 10 | taladros con plantilla |
| Hoja 2 | Vidrio templado | 1 | 990 × 2.300 × 8 | ancho − 30 · alto − 80 | cantos pulidos + cazoleta |
| Conjunto | Carril de 2 vías | 1 | 2.040 | 2 × ancho de hoja | taladros de fijación |
| Conjunto | Kit de herrajes (carros, frenos, guía) | 2 | — | kit por tramo de ancho | — |
Lo importante no son los números: es que las restas, los límites y el kit no los aplica una persona con una calculadora, sino una regla escrita una vez, aprobada por vosotros y repetida igual en cada pedido.
En el mueble a medida el despiece no es de perfiles sino de tableros, pero el principio es el mismo. Esta hoja la genera el configurador 3D de cocinas y armarios a partir del diseño del cliente, en el área profesional que no ve el comprador.
El despiece agrupa las piezas iguales (misma pieza, material, medidas y espesor) con sus unidades, los metros cuadrados por material y la lista de herrajes: bisagras, guías, compases, patas, soportes, barras, tiradores. Cada acabado lleva su referencia de proveedor.

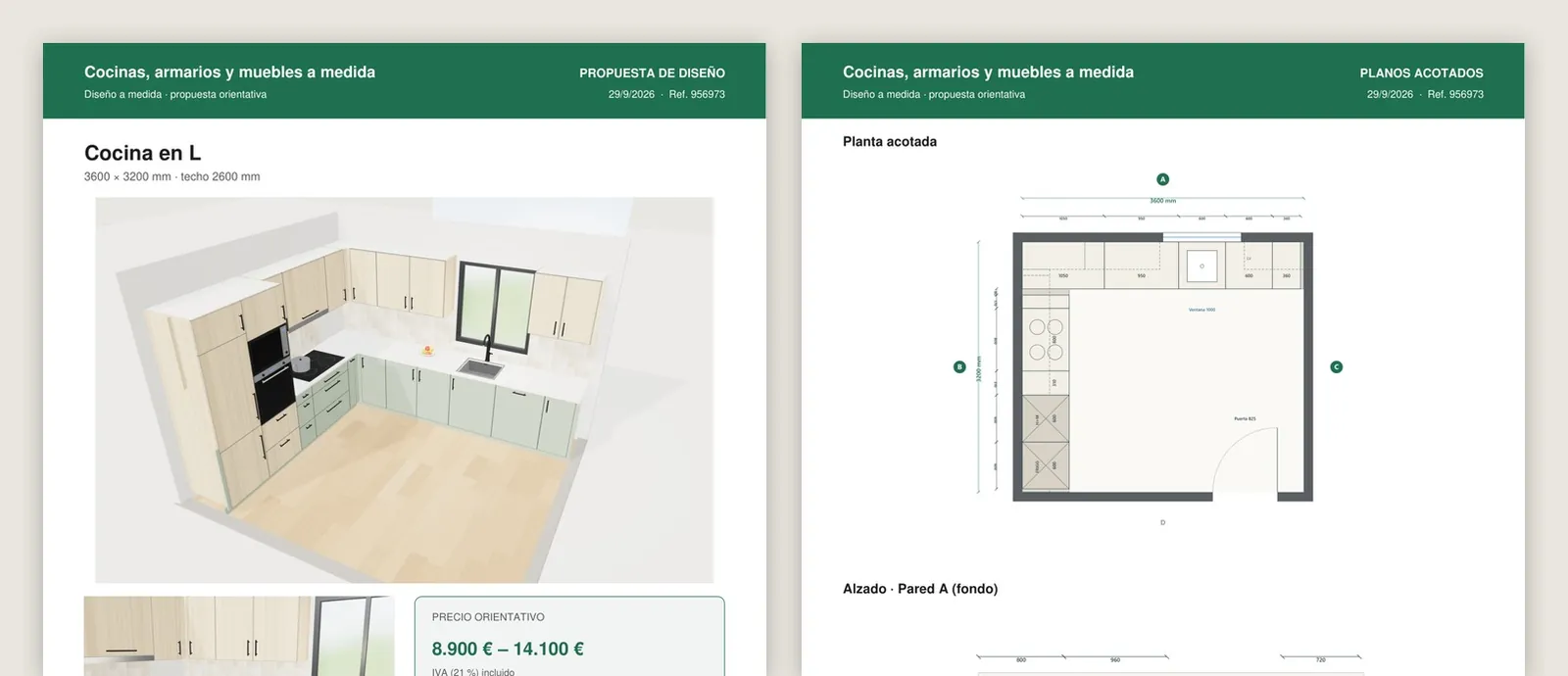

La misma configuración produce la propuesta con precio y planos para el comprador y la hoja de taller para producción. El configurador visual enseña y da precio; el técnico, además, sabe fabricar.
No hace falta que tengáis nada escrito «en limpio». Partimos de lo que ya usáis: la hoja de cálculo de los descuentos, la tabla de límites por sistema, los pesos, los kits por tramo. Se ordena en un documento de reglas, se programa y se comprueba contra pedidos vuestros ya fabricados. Un configurador así no sustituye a vuestro programa de corte: trabaja antes, para que el pedido llegue completo; la lista en CSV y el DXF se le pasan al programa que ya tenéis.
Cómo se ordenan las fórmulas, cómo se valida, qué documentos salen y para quién sirve lo explicamos con detalle en la página del configurador técnico con despiece.
Precio: los desarrollos parten desde 6.500 € para un configurador visual de una familia de producto; la mayoría de proyectos para fabricantes están entre 14.500 y 35.000 €, según catálogo, reglas e integraciones, más un mantenimiento desde 190 €/mes. Plazo entre 3 y 16 semanas según el alcance; pago 40 % al empezar, 40 % con la versión de pruebas y 20 % en la puesta en marcha. El configurador es vuestro: no depende de una plataforma de pago por uso ni de licencias de terceros. Modelado 3D y materiales aparte, de 30 a 120 € por pieza o acabado (o más). La tabla de los tres niveles, en precio de un configurador 3D.
El configurador de puertas correderas de vidrio es de un cliente y no se enseña en abierto: en una videollamada de 30 minutos os mostramos cómo calcula el despiece y qué documentos genera. La demo de cocinas y armarios sí está abierta, sin registro, con productos y precios de ejemplo: configurador.grup3d.es/cocinas. Más demos en todos los configuradores 3D. Si traéis un pedido real con su despiece, os decimos qué reglas harían falta.
¿Preferís hablarlo? Llamadnos al 662 061 421 o escribid a grup3d@grup3d.es.
Es la hoja que dice, pieza a pieza, qué perfil se corta, a qué medida, cuántas unidades y qué mecanizado lleva. Sale de las medidas del hueco y de las reglas del fabricante: descuentos, solapes, holguras y límites de cada sistema. Sin ella no se puede cortar; con ella mal hecha, se corta dos veces.
A partir de la medida de la hoja, restando lo que ocupan los perfiles y la holgura de montaje: cada sistema tiene sus descuentos de ancho y de alto. En un configurador técnico esas restas son reglas del fabricante que se aplican solas a cada hoja y a cada fijo, y el resultado se entrega en una plantilla para el cristalero con ancho, alto, espesor, tipo de vidrio, cantos y mecanizados.
En la práctica se usan como sinónimos. «Despiece» es el conjunto de piezas que forman el producto con sus medidas; «lista de corte» es ese despiece ordenado para la máquina (perfil, longitud, unidades, mecanizado); «hoja de taller» es el documento impreso que reúne el despiece, las medidas de vidrio o tablero, los herrajes y las notas de montaje. En este artículo hablamos de los tres como un solo documento: el que convierte un pedido en trabajo.
Porque la web se hizo para enseñar el catálogo, y el despiece se hace después, dentro, cuando el pedido ya está cerrado y con las reglas que solo conoce el taller. Para que la web calcule la lista de corte hace falta que esas reglas (descuentos, límites, pesos, kits) estén escritas y programadas, no en una hoja de cálculo ni en la cabeza de una persona. Eso es lo que hace un configurador técnico con despiece.
En el configurador de puertas correderas de vidrio que hemos desarrollado, el pedido sale con la hoja de despiece y corte en PDF, la plantilla para el cristalero, el dibujo en DXF por capas, la lista de materiales en CSV que se abre en Excel y la hoja de pedido. Antes de pedir, el configurador ya ha comprobado los límites del sistema y, si hay una salida, la ha propuesto. El distribuidor no vuelve a escribir ninguna medida.
No. Las restas, los límites y el kit del ejemplo (hueco de 2.000 × 2.400 mm, dos hojas, vidrio de 8 mm) son inventados para enseñar la forma de una lista de corte; no son de ningún fabricante ni de ningún sistema. Cada fabricante tiene sus propios descuentos, perfiles y límites, y esos son los que se programan en su configurador.
Los desarrollos parten desde 6.500 € para un configurador visual de una familia de producto; la mayoría de proyectos para fabricantes están entre 14.500 y 35.000 €, según catálogo, reglas e integraciones, más un mantenimiento desde 190 €/mes. La tabla con los tres niveles y lo que va aparte está en precio de un configurador 3D.
